在数控机床、精密测量设备、自动化生产线等高精度装备领域，实时、精确地检测运动部件的位移，是实现精准加工与定位控制的基础。敞开式光栅尺作为一种直接、可靠的直线位移传感器，以其结构设计和性能，成为众多工业应用场景中实现微米级甚至纳米级精度测量的核心关键部件。

　　​​一、核心原理：何为敞开式光栅尺？​​

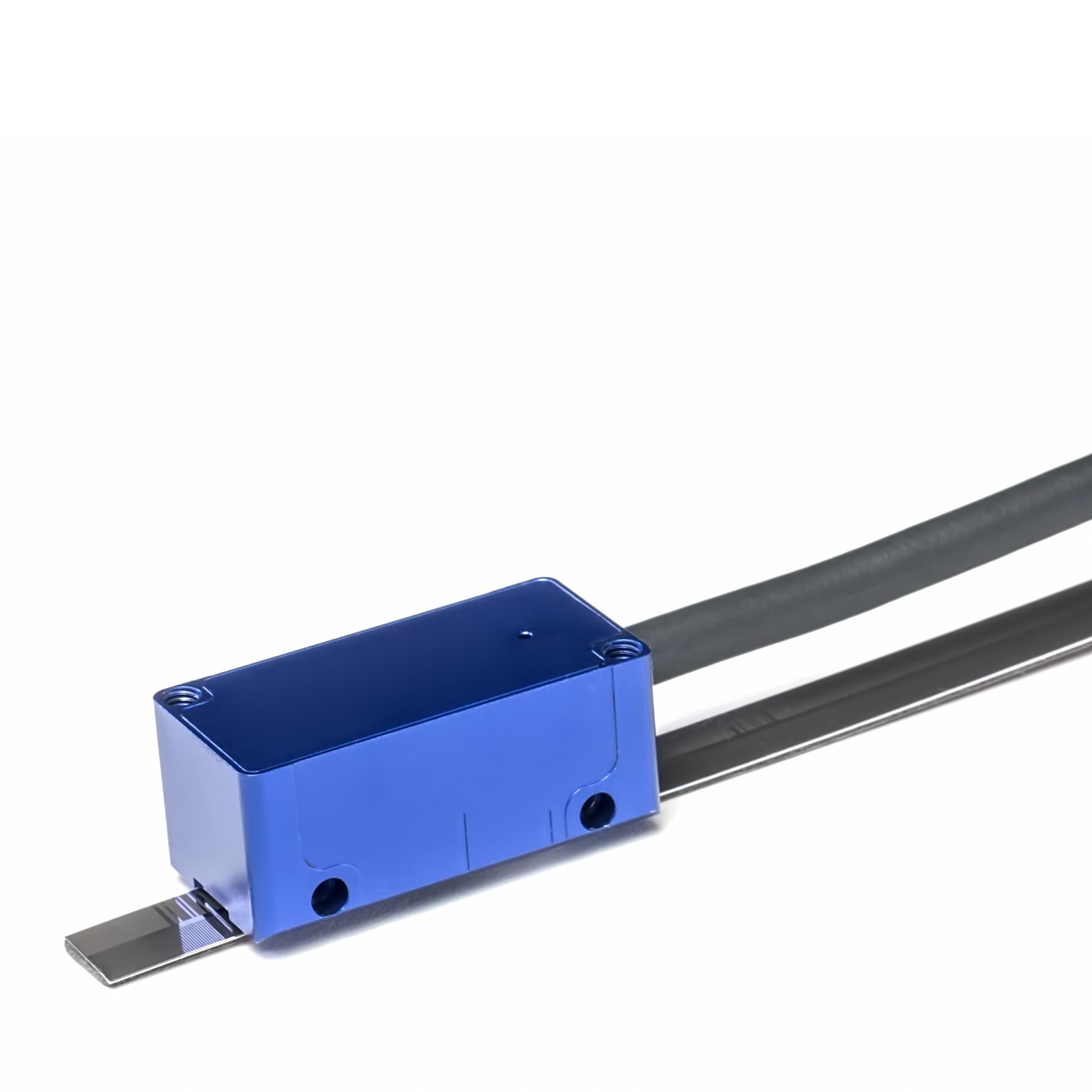

　　敞开式光栅尺是一种基于光学莫尔条纹原理和光电转换技术的开放式直线位移测量系统。它采用“主体分离”的开放式结构，主要由两部分构成：

　　​​1、主尺（标尺光栅）​​：一条刻有密集、精确的平行刻线（光栅）的玻璃或金属尺带，作为测量的基准尺，固定安装在设备的静止部分（如床身）。

　　2、​​读数头（扫描单元）​​：一个集成了光源、光学透镜和光电接收元件的精密移动部件，安装在设备的运动部分（如滑台）。读数头在主尺上方以非接触方式移动，并实时读取位移信息。

　　​​其工作原理是：​​当读数头沿主尺移动时，其内部光源发出的光穿过读数头内的指示光栅和主尺上的光栅，会产生明暗相间的莫尔条纹。运动部件每移动一个光栅栅距，莫尔条纹就会变化一个周期。读数头内的光电元件将这些光信号转换为电信号（正弦波），再经过内置的电子细分电路进行高倍数细分，最终将位移量转换为高精度的数字信号输出，从而实现对直线位移的精确、连续测量。


　　​​二、性能优势：为何选择敞开式光栅尺？​​

　　​​1、高精度与高分辨率​​：得益于光学测量原理和精密的电子细分技术，可实现微米级甚至亚微米级的测量精度与分辨率，满足超高精度加工与检测的需求。

　　2、​​安装灵活，维护便捷​​：开放式结构使得读数头与主尺可分别独立安装，便于在现有设备上进行加装或改造。若主尺局部受损，通常只需更换受损部分，无需更换整尺，维护成本低。

　　​​3、非接触测量，无磨损​​：读数头与主尺之间无机械接触，避免了因摩擦导致的磨损和精度衰减，保证了长期使用的稳定性和超长寿命。

　　​​4、响应速度快，抗干扰能力强​​：能够适应高速运动下的精确测量。先进的读数头设计具有良好的抗污染（如油、切削液）能力和抗光、电干扰能力，确保工业环境下的稳定运行。

　　​​5、绝对式与增量式可选​​：除常见的增量式测量（需回零）外，还可提供绝对式测量方案，开机即知当前位置，无需寻参考点，提升设备效率与智能化水平。

　　​​三、典型应用场景​​

　　敞开式光栅尺是提升装备精度的关键，广泛应用于：

　　​​1、精密数控机床​​：铣床、车床、磨床、加工中心的坐标定位与闭环控制，直接提高加工精度。

　　​​2、精密测量设备​​：三坐标测量机、影像测量仪、激光扫描仪等，作为长度基准。

　　3、​​半导体与电子制造​​：光刻机、贴片机、引线键合机等超精密运动平台的定位。

　　​​4、自动化与机器人​​：精密装配、检测流水线的直线模组、机器人第七轴的定位反馈。

　　​​四、选型与安装要点​​

　　选择合适的敞开式光栅尺需考虑有效行程、精度等级、分辨率、信号输出类型及防护等级（IP等级）。正确的安装至关重要，需确保主尺的直线度、读数头与主尺间隙的平行度与稳定性，以避免阿贝误差，保证测量结果的准确性。

　　​​敞开式光栅尺以其精度、可靠的稳定性和灵活的安装方式，已成为现代高精度装备的“感官神经”。它将机械位移转化为精准的数字坐标，是实现智能制造与精密制造的基石。选择一款高质量的敞开式光栅尺，意味着为您的设备赋予了感知位置的“慧眼”，是提升产品竞争力与可靠性的明智投资。
