转得准不准，全看它！揭秘精密机床里的“神经末梢”——角度编码器
更新时间：2026-06-03      阅读：22
在五轴加工中心切削复杂曲面叶轮、光学透镜或航空航天结构件时，您是否遇到过这样的困惑：机床主轴与转台明明已经锁紧，加工出来的零件却总有微小的轮廓误差，圆度不圆、棱角发毛？问题的根源往往不在伺服电机或丝杠，而在那个不起眼却至关重要的部件——角度编码器。它被誉为精密机床的“神经末梢”，负责实时感知旋转轴的确切位置，其精度直接决定了刀具与工件的相对运动轨迹是否精准。

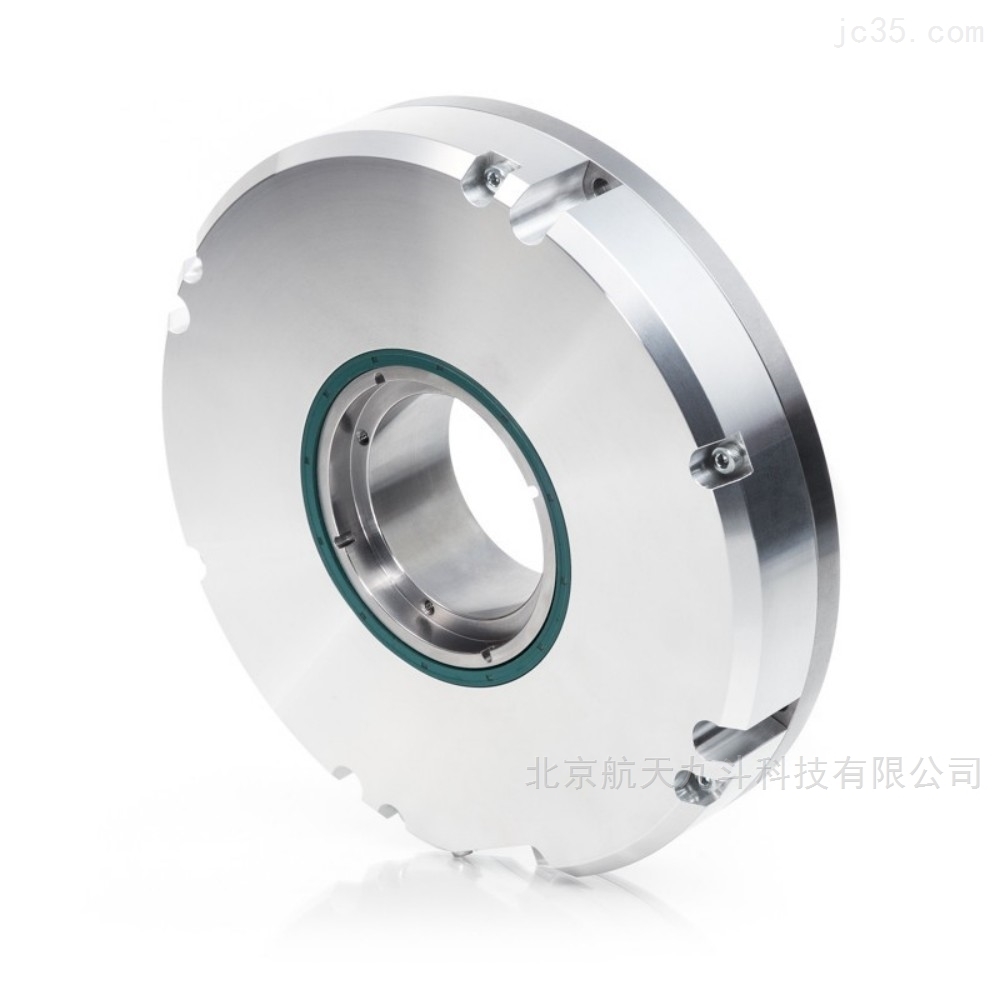

角度编码器



一、角度编码器：机床的“位置感觉器官”

如果把数控机床的数控系统比作“大脑”，伺服驱动器比作“肌肉”，那么安装在回转轴（B轴/C轴）或直驱力矩电机上的角度编码器就是“神经末梢”。它时刻监测着轴的实际旋转角度，并将信号反馈给系统形成闭环控制（Closed-loop Control）。
没有它，系统只能靠“开环估算”，无法得知实际位置是否有偏差；有了它，系统才能知道“我转到了0.001度还是0.002度”，从而实现微米级的重复定位精度。

二、为什么加工精度“全看它”？

1. 消除反向间隙与螺距误差

在铣削圆弧或斜向进刀时，电机需要频繁正反转。机械传动链（齿轮、蜗杆）存在的反向间隙会导致指令位置与实际位置脱节。高精度角度编码器能实时捕捉这种微小偏差，系统据此进行补偿，确保刀具轨迹平滑。

2. 保障RTCP（旋转刀具中心点）功能

五轴联动的核心是RTCP功能，要求旋转轴运动时，刀具中心点始终保持在与工件的编程位置上。这要求旋转轴的角度反馈必须高且极低延迟。角度编码器的细分误差若过大，直接导致刀尖点漂移，工件报废。

3. 抵抗热变形与机械形变

机床运行发热会导致床身和轴承微变形。光栅尺（直线编码器）只能反映最终位移，而直接安装在旋转轴上的角度编码器能直接感知转台本体的姿态变化，提供更真实的反馈。

三、核心指标：选对“神经末梢”的硬指标


指标
含义
对加工的影响
分辨率​
能分辨的最小角度变化（如1角秒=1/3600度）
决定能否加工出极其细腻的表面纹理（高光洁度）。
精度等级​
测量值与真实值的偏离程度（±1" 或 ±2"）
决定加工零件的尺寸精度和形位公差（圆度、垂直度）。
细分误差​
信号插值产生的周期性误差
导致加工表面出现明暗相间的“光栅纹”或“振纹”。
信号稳定性​
抗振动、抗油污、抗温度变化的能力
决定设备在车间环境下能否长期保持精度，不出“幽灵报警”。

四、主流技术路线对比

目前精密机床主要采用两种角度编码器：
  • 光电式角度编码器：利用光栅刻线透光成像，精度高（可达亚角秒级），抗干扰强，是五轴机床、磨齿机、测量机的选择。缺点是怕油污和水汽，需做好气密防护。
  • 磁性角度编码器：利用磁极感应，抗污染能力强，结构简单，成本低，常用于普通加工中心、刀库换刀定位等对精度要求稍低的场合。

五、安装与维护的“生死线”

再好的编码器，装不好也是白搭。
  1. 同心度是关键：安装偏心会导致信号周期性波动，引发加工振纹。必须使用千分表校正。
  2. 屏蔽接地：编码器信号线必须双绞屏蔽，单端接地，防止伺服驱动的电磁干扰导致“飞车”或数据跳变。
  3. 气源洁净：光电式编码器通常需要持续通入洁净干燥空气（正压防护），防止车间油雾侵入光栅盘。
在追求精度的道路上，角度编码器是不可忽视的核心组件。选择一款分辨率高、细分误差小且信号稳定的角度编码器，是提升机床竞争力的关键一步。
